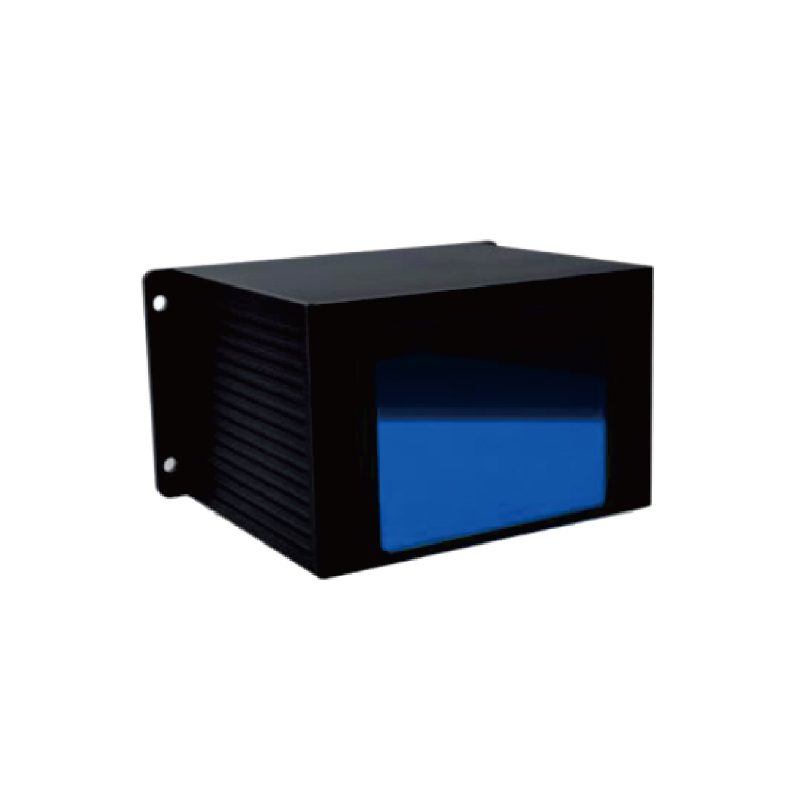

测高雷达DG-J006
测高雷达DG-J006是一个可监测船舶高度和同时又具备雷达功能的设备，该设备具有宽温，且自身在干扰的环境下具有高抗性的特点。
尺寸（长*宽*高）: 200mm*220mm*180mm
激光模块参数
激光测距模组 LRF-26-600L LRF26-1000L 激光测距模组 LRF-2571-L LRF-2571-AW 激光测距模组 LRF28-1000B LRF28-1500B LRF28-2000B 激光波长 900-908nm 人眼安全 激光器类型 LD 距离测距范围(起测-最大量程) 3.5-800M 3.5-1000M 距离测量分辨率 0.1M 距离测量精度 1M 倾角测量 无 供电电压 3.3V±500mV(标配)/5-20V 功耗 ＜160 mw 静态功耗 120 mw 控制方式 指令集(标配)/定制 光学口径 24 mm（标配） 激光光束发散角 3.5 mrad 3.5mard 冲击震动 10g 通信类型 TTL(3.3V) 标配 重量 97±1g 尺寸(长*宽*高) 110*75*40mm 线缆长度 100mm(标配)/定制 备注：典型值测量条件，被测目标尺寸1.5m*1.5m，被测目标反射率不大于0.3(905nm激光)；户外能见度大于5公里。除非特别注明，货物的典型值是指标准配置。 雷达参数
雷达特性 工作频率 24.05~24.25 GHz 响应时间 ≤100ms 检测距离 ≤1500m (船) 距离精度 ±0.05m 距离分辨率 1.3m 速度范围 ±20m/s 速度精度 0.2km/h 速度分辨率 0.5km/h 垂直角度范围 ±6° 水平角度范围 ±60° 水平角度精度 ±1° 水平角度分辨率 ＜7° 电气特性 电源电压 DC12V 功率 15W 通信方式 4S-485、10/100M以太网 机械特性 尺寸 202(W)*260(H)*53(D) mm 重量 2.3 kg 封装 坚固铸铝防水外壳、IP67级 工作环境 温度范围 -40℃~85℃ 湿度范围 0-95% RH 风速范围 ≤160 km/h 测距雷达
参数 符号 最小值 典型值 最大值 单位 说明 发射机 发射频率 f 24 26 GHz 输出功率(EIRP) P out 13 20 dBm 天线角度 波束宽度(-3dB) 水平方向 8 ° 垂直方向 8 ° 电源 工作电压 Vcc 9 12 24 V 工作电流 Icc 28 mA 典型值 环境 工作温度 Top -45° +85° ℃ 外形尺寸 φ74mm * 64mm m'm 重量 215 g 测量指标 测距范围 0.1~40m 测量精度 ±1cm 分辨率 1mm 启动时间 1s 安防雷达
参数 指标 雷达测量性能 距离 2.6~2000m 距离精度 ±0.65m 测速范围 -12m/s~﹢12m/s 速度分辨率 0.2m/s 测速精度 ±0.05m/s 水平可视角度 90° 俯仰可视角度 25° 角度测量精度 ±0.5° 跟踪目标 ≥64 扫描方式 电子扫描 数据刷新率 8HZ 雷达通用参数 工作频段 X波段 电源 AC 220V（+12V/+24V可选） 功耗 ≤20W 对外接口 以太网 尺寸 240*160*50mm3 （长*宽*高） 重量 ≤3kg 工作温度 -20℃~65℃ 防水防尘等级 IP67 环境风速 8级风下正常工作，12级风下不损坏 最新动态
